技術文章 2025-06-13
SOLIDWORKS 中一個經常被忽視但功能強大的裝配功能就是多配合模式。多配合模式可以通過單一操作將多個零部件與普通參考進行配合。該命令可用于任何標準配合類型，包括重合、平行、垂直、相切、同軸心等。

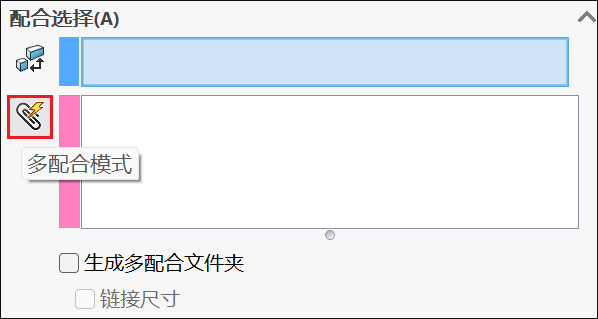

可以通過單擊配合選擇框左側的帶有閃電的回形針圖標激活該功能。

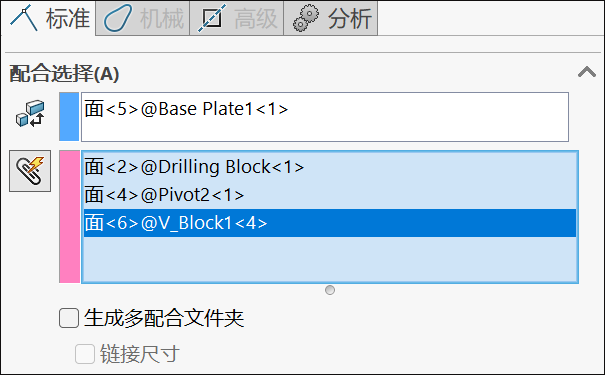

也可以通過快速配合來訪問多配合模式，方法是先選擇共享參照，按住 Ctrl 鍵，選擇要與參照配合的組件，然后從彈出工具欄啟動配合命令。根據初始拾取的是平面、圓柱面、邊、軸等，SOLIDWORKS 將根據所選選擇選擇最合理的配合類型。

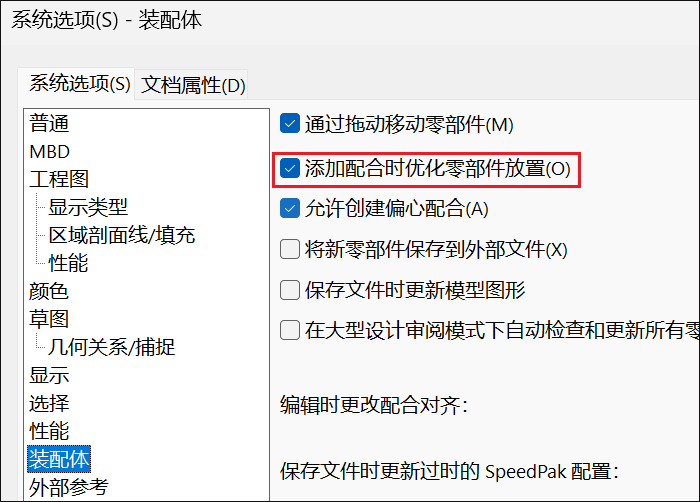

在 SOLIDWORKS 2022 中，在系統選項的裝配體選項卡中的第二個選項稱為“添加配合時優化零部件放置”，如果未選中該選項，則元件將更可預測地配合，并采用最短路徑到達選定的公共參考。

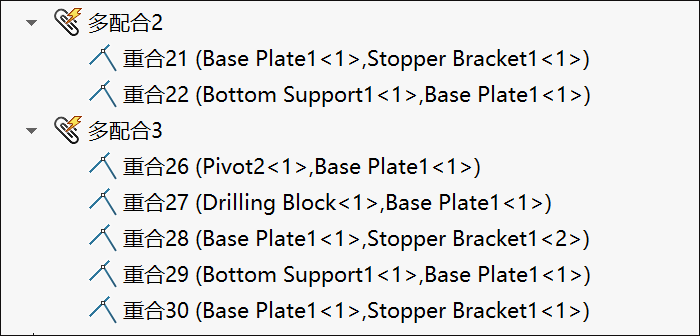

我們可以通過在“配合選擇”中選中“生成多配合文件夾”復選框，此時軟件自動為所有多個配合創建一個特殊文件夾。我們還可以通過選中“鏈接尺寸”復選框，自動將距離和角度配合的值與鏈接值鏈接起來。當我們啟用“鏈接尺寸”復選框時，在“多個配合”模式下創建的配合的距離或角度值將與鏈接值相等。
