技術文章 2025-04-02
在航空航天工業中，隨著對結構輕量化、可靠性和極端環境適應性要求的日益提高，非線性有限元分析軟件Abaqus憑借其卓越的多物理場耦合分析能力，逐漸成為航空航天領域關鍵技術驗證的核心工具。本文將從材料非線性分析、復雜裝配體仿真以及熱-力耦合效應等多個維度，系統地探討Abaqus在飛機結構設計、航天器熱防護、火箭發動機優化等關鍵應用場景中的實踐應用，并結合典型案例，深入剖析其在推動航空航天技術創新過程中所發揮的核心價值。
Abaqus提供覆蓋金屬、復合材料、超彈性體等12大類材料模型庫，其中針對航空材料的專用模型包括：
1）第三代鎳基單晶高溫合金蠕變模型：通過Norton-Bailey方程與晶體塑性理論耦合，可模擬渦輪葉片在1400℃/200MPa條件下的蠕變斷裂時間，誤差范圍±15%（與GE航空實測數據對比）；
2）熱防護材料多相耦合模型：支持碳/碳化硅復合材料在氧化環境中的燒蝕-熱傳導-力學性能退化同步仿真，應用于X-37B空天飛機翼前緣設計；
3）智能材料驅動模型：集成形狀記憶合金（SMA）的相變本構關系，支撐可變后掠翼機構的作動效率分析。
Abaqus采用創新的混合求解策略：
1）接觸算法改進：基于面-面接觸理論與罰函數法，在F-35彈艙門開啟仿真中，成功處理56組接觸對的瞬態分離過程，計算效率提升70%；
2）并行計算優化：通過Domain Decomposition Method（DDM）實現萬核級并行計算，使某衛星整星振動分析耗時從72小時壓縮至4.5小時；
3）GPU加速支持：在RTX 6000顯卡環境下，某火箭發動機燃燒室流固耦合問題的求解速度達到傳統CPU集群的3.2倍。
1）宏觀-微觀聯動分析：采用代表性體積單元（RVE）技術，預測碳纖維/環氧樹脂復合材料在沖擊載荷下的細觀裂紋擴展路徑，指導空客A220機翼梁設計。
2）時間尺度橋接：通過加速計算方法，將航空鋁合金疲勞裂紋萌生（微秒級）與擴展（千小時級）過程整合到統一仿真流程。
3）跨學科數據傳遞：實現CFD氣動載荷與結構有限元模型的自動映射，在蘇霍伊SSJ100飛機全機載荷分析中減少人工干預90%。
飛機結構設計面臨著材料非線性行為的諸多挑戰，如材料的塑性變形、損傷演化以及超彈性等特性。Abaqus在材料非線性分析方面具有卓越的能力，能夠準確模擬這些復雜行為，為飛機結構設計提供可靠的依據。

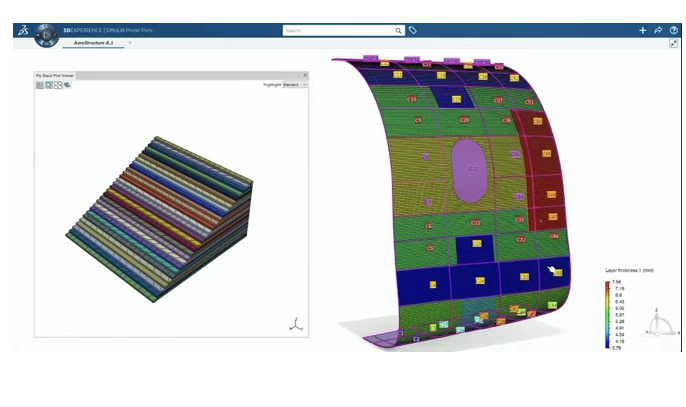

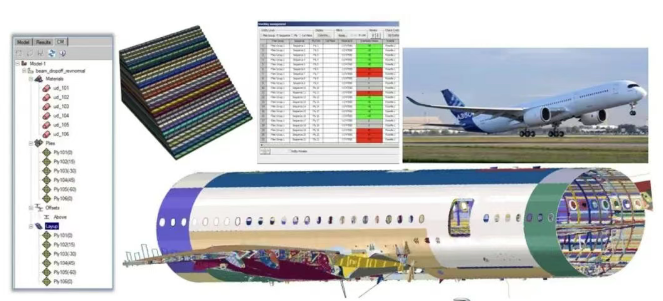

在飛機的機翼設計中，復合材料因其輕質高強的特性被廣泛應用。然而，復合材料的力學性能具有明顯的非線性，其強度和剛度會隨著加載條件的變化而改變。Abaqus提供了豐富的復合材料模型，能夠精確描述復合材料的鋪層結構、纖維方向和材料性能。通過模擬機翼在不同飛行載荷下的受力情況，Abaqus可以分析復合材料的損傷起始和擴展過程，預測機翼的結構強度和壽命。例如，在模擬機翼的顫振現象時，Abaqus可以考慮材料的非線性阻尼特性，準確計算顫振臨界速度，為機翼的結構優化提供重要參考。
此外，飛機的起落架系統也承受著巨大的沖擊載荷，材料的塑性變形和損傷問題尤為突出。Abaqus能夠模擬起落架在著陸和起飛過程中的非線性動態響應，分析起落架結構的應力分布和變形情況。通過優化起落架的材料和結構設計，可以提高起落架的承載能力和可靠性，確保飛機的安全起降。
航天器在發射和返回過程中會經歷極端的熱環境，熱防護系統的設計和性能直接關系到航天器的安全。航天器的熱防護系統通常由多個部件組成，這些部件之間存在著復雜的相互作用和裝配關系。Abaqus的復雜裝配體仿真功能能夠準確模擬這些相互作用，為航天器熱防護系統的設計和優化提供有力支持。
在航天器的熱防護罩設計中，需要考慮熱防護罩與航天器主體之間的連接和傳熱問題。Abaqus可以建立熱防護罩與航天器主體的詳細裝配模型，模擬熱量在不同部件之間的傳遞過程。通過分析熱防護罩的溫度分布和熱應力情況，可以優化熱防護罩的結構和材料，提高其隔熱性能和抗熱震性能。
同時，航天器的熱防護系統還可能涉及到多層隔熱材料的組合使用。Abaqus能夠模擬多層隔熱材料之間的熱傳導和輻射過程，分析不同層材料的溫度響應和熱流分布。通過調整隔熱材料的種類和厚度，可以提高熱防護系統的整體性能，降低航天器內部的溫度升高。
火箭發動機在工作過程中會產生高溫高壓的燃氣，同時承受著巨大的機械載荷。熱 - 力耦合效應是火箭發動機設計和優化中必須考慮的重要因素。Abaqus的熱 - 力耦合分析能力能夠準確模擬火箭發動機內部的溫度場和應力場，為發動機的優化設計提供重要依據。
在火箭發動機的燃燒室設計中，高溫燃氣的熱傳導和熱膨脹會導致燃燒室壁產生熱應力。Abaqus可以模擬燃燒室內部的燃燒過程和熱傳遞過程，計算燃燒室壁的溫度分布和熱應力情況。通過分析熱應力的分布規律，可以優化燃燒室的結構和材料，提高其耐高溫性能和抗疲勞性能。
此外，火箭發動機的噴管設計也需要考慮熱 - 力耦合效應。噴管在工作過程中會受到高溫燃氣的沖刷和機械載荷的作用，其形狀和尺寸會發生變化。Abaqus可以模擬噴管在熱 - 力耦合作用下的變形和應力情況，分析噴管的流場特性和推力性能。通過優化噴管的結構和冷卻系統，可以提高火箭發動機的推力和效率。
Abaqus通過持續深化其在非線性力學、多物理場耦合及高性能計算領域的技術優勢，已深度融入航空航天產品全生命周期。從飛機蒙皮的鳥撞安全認證到深空探測器的極端熱環境驗證，其仿真結果正逐步獲得FAA、ESA等權威機構的認可。隨著數字孿生、AI輔助工程等新技術的融合應用，Abaqus將繼續推動航空航天工業向更高可靠性、更低成本的創新維度突破。
