在工業4.0的浪潮中，工程仿真技術已然成為產品研發的關鍵驅動力。達索系統SIMULIA品牌旗下的Abaqus，憑借卓越的非線性分析能力與先進的多物理場耦合技術，脫穎而出，成為全球工程師攻克復雜工程難題的首選利器。從飛機機翼的疲勞壽命預測到新能源汽車電池包的熱失控模擬，Abaqus憑借其高精度的建模與分析能力，為用戶顯著降低了試錯成本，大幅縮短了研發周期。本文將深入剖析Abaqus的建模流程、核心技術以及行業應用，揭示其如何成為工程創新的堅實基石。
Abaqus/CAE作為集成化建模環境，提供從幾何創建到網格劃分的全流程解決方案。其建模技術涵蓋直接建模與參數化建模兩大體系：
Abaqus提供超過500種材料本構模型，覆蓋：
- 粘彈性材料：Prony級數擬合生物組織的時變力學特性
結構化網格：六面體單元在三維實體中提供最優計算精度，但要求規則幾何形狀
掃掠算法：沿引導線生成網格，適用于管道、葉片等細長結構
自適應網格：在裂紋擴展分析中動態調整局部網格密度，誤差控制精度達0.5%
- 彈塑性模型：基于Von Mises屈服準則，定義硬化曲線（各向同性/隨動硬化）。
- 超彈性材料：采用Mooney-Rivlin、Ogden模型模擬橡膠類材料的大變形。
- 損傷與失效：結合Hashin準則（復合材料）或Johnson-Cook模型（金屬高速沖擊）。
- 接觸算法：罰函數法（Penalty）、拉格朗日乘子法（Lagrange）。
- 摩擦模型：庫倫摩擦（靜態/動態系數）、剪切應力限值。
- 自接觸處理：用于模擬氣囊展開、金屬成型中的材料折疊。
技巧：使用“通用接觸”（General Contact）自動檢測復雜裝配體接觸對，減少手動定義工作量。
| 對比項 | Abaqus/Standard（隱式） | Abaqus/Explicit（顯式） |
|---|---|---|
| 適用場景 | ||
| 穩定性 | ||
| 計算資源 |

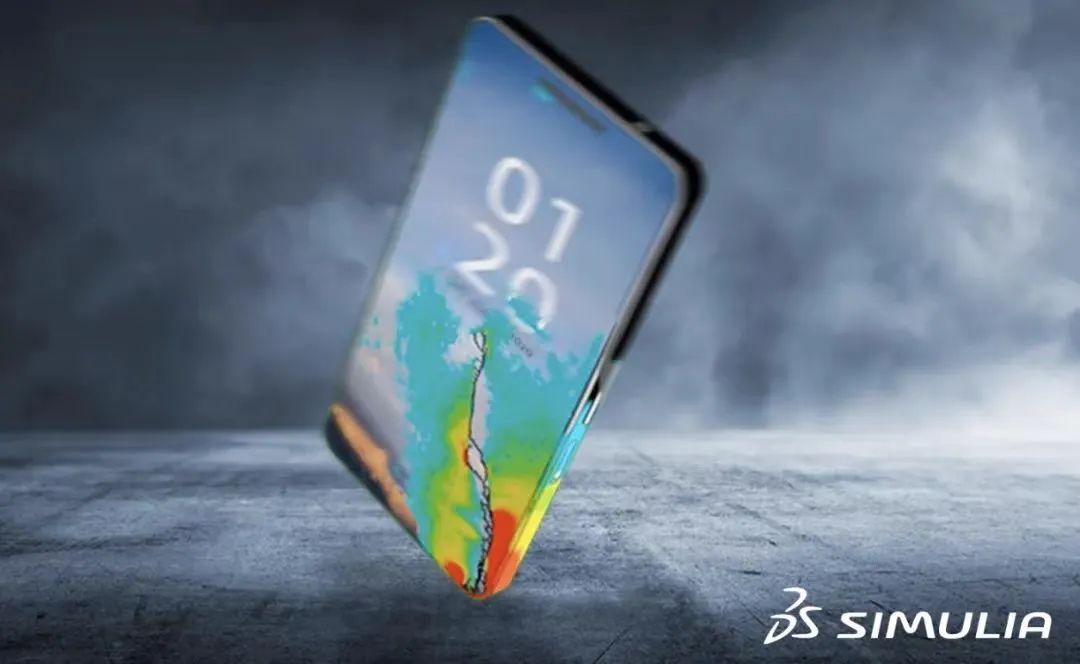

應用選擇：手機跌落仿真采用Explicit求解器，而發動機缸體熱應力分析宜用Standard。
- 順序耦合：先計算溫度場，再將熱應變作為載荷導入結構分析。
- 完全耦合：實時求解溫度與位移場，適用于摩擦生熱、金屬塑性變形。
應用示例：剎車盤制動過程中，摩擦生熱導致熱應力與材料性能退化。
- 協同仿真：通過Co-Simulation Engine連接Abaqus與CFD軟件（如XFlow）。
- SPH方法：模擬流體沖擊結構。
- 壓電效應：分析傳感器在電場下的變形（如MEMS器件）。
- 電磁力加載：計算電機定子繞組受力引起的振動噪聲。
- 挑戰：國標GB 38031要求電池包在100kN擠壓下不起火、不爆炸。
- Abaqus方案：
1）建立電芯-殼體-冷卻管路的精細化裝配模型。
2）定義泡沫鋁緩沖材料的可壓縮超彈性本構。
3）使用Explicit求解器模擬動態擠壓過程，監測短路風險區域。
- 成果：某車企通過仿真優化殼體加強筋布局，實測與仿真力-位移曲線誤差<8%。
1）模型特點：
- 葉片采用Ti-6Al-4V彈塑性模型，鳥體用SPH粒子離散。
- 定義應變率相關的Johnson-Cook失效準則。
2）關鍵輸出：葉片殘余應力分布、鳥體動能吸收比例。
- 子模型技術：全局粗網格分析后，對關鍵區域局部細化。
- 質量縮放：在Explicit分析中適度增加密度，擴大臨界時間步長。
- 并行計算設置：利用GPU加速或HPC集群分布式計算。
- 常見報錯：負特征值（接觸突變）、過度扭曲（網格失效）。
- 調試步驟：
1）檢查材料參數單位制一致性（如MPa與mm）。
2）逐步增大載荷步，使用自動穩定（Stabilization）選項。
3）輸出中間結果，定位首次不收斂的增量步。
- 場變量輸出：應力云圖、塑性應變、接觸壓力分布。
- 動畫生成：導出變形過程AVI文件，直觀展示失效機理。
- 數據提取：通過Python腳本批量讀取ODB文件，繪制力-位移曲線。
- AI驅動的參數優化：集成Isight平臺，實現DOE（實驗設計）與響應面自動迭代。
- 數字孿生：通過Abaqus實時模型預測設備剩余壽命。
- 云端協同：達索3DEXPERIENCE平臺支持多團隊在線仿真協作。
Abaqus絕非僅僅是一款有限元分析工具，它更是物理世界與數字世界之間的重要紐帶。憑借其精確的建模技術和跨學科的綜合分析能力，Abaqus賦予了工程師“洞察未來”的能力，使他們能夠在虛擬環境中高效地測試和優化各種設計方案。無論是攻克傳統的力學挑戰，還是深入探索復雜的多物理場耦合問題，Abaqus始終憑借其強大的技術實力，為全球工業的創新發展提供源源不斷的動力與支持。
