SOLIDWORKS Electrical 3D 是一款專注于 機電一體化協同設計 的軟件，通過整合電氣系統設計與機械結構設計，幫助客戶解決從概念到制造的復雜工程問題。
以下是它針對客戶痛點的具體解決方案：
1. 解決電氣與機械設計的協同問題
痛點：傳統設計中，電氣工程師（ECAD）與機械工程師（MCAD）獨立工作，導致設計沖突（如線纜與結構干涉）、數據不同步、反復修改。
解決方案：

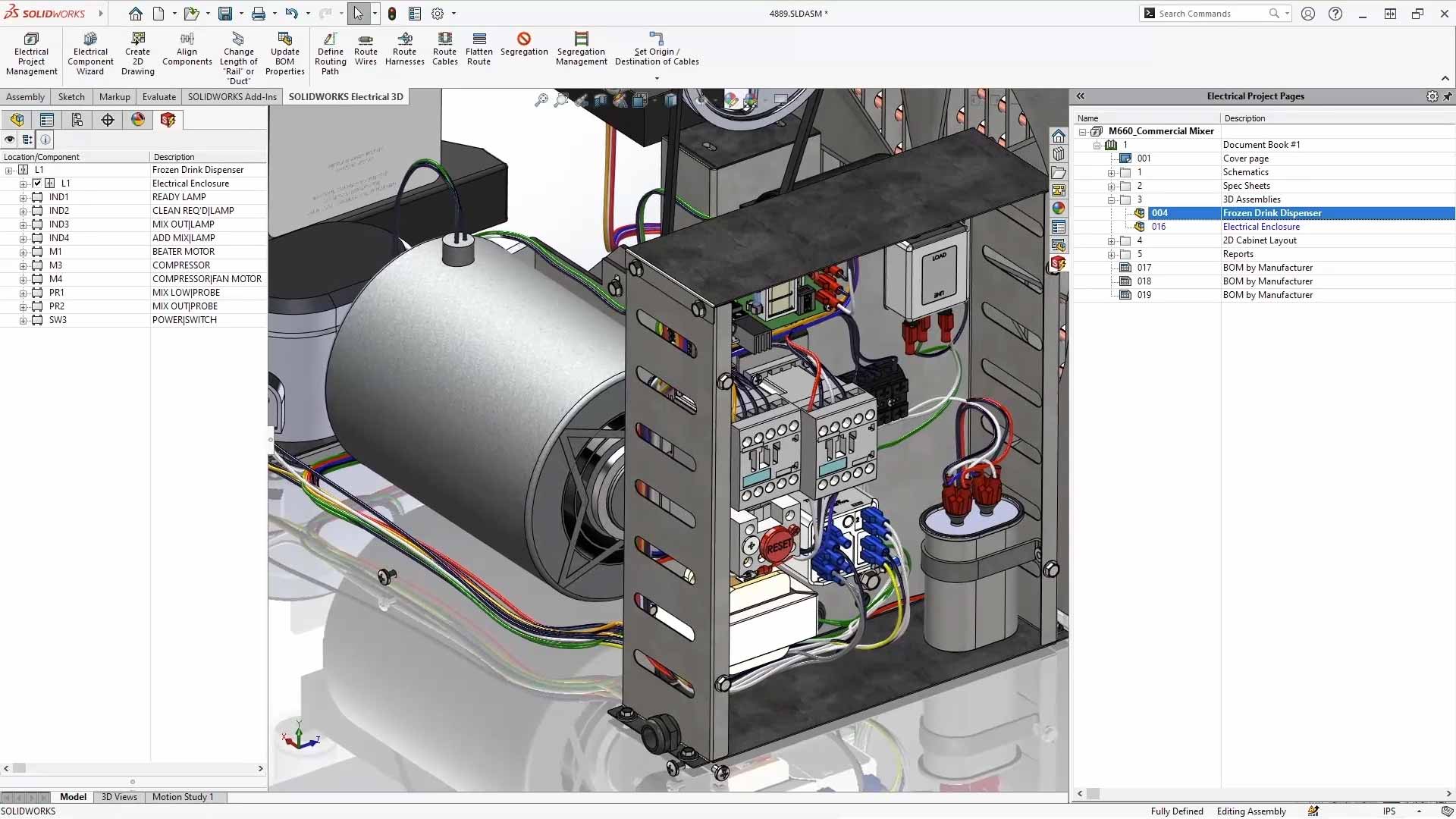

ECAD-MCAD 實時協同：電氣原理圖與3D機械模型雙向關聯，修改一處，另一處自動更新。

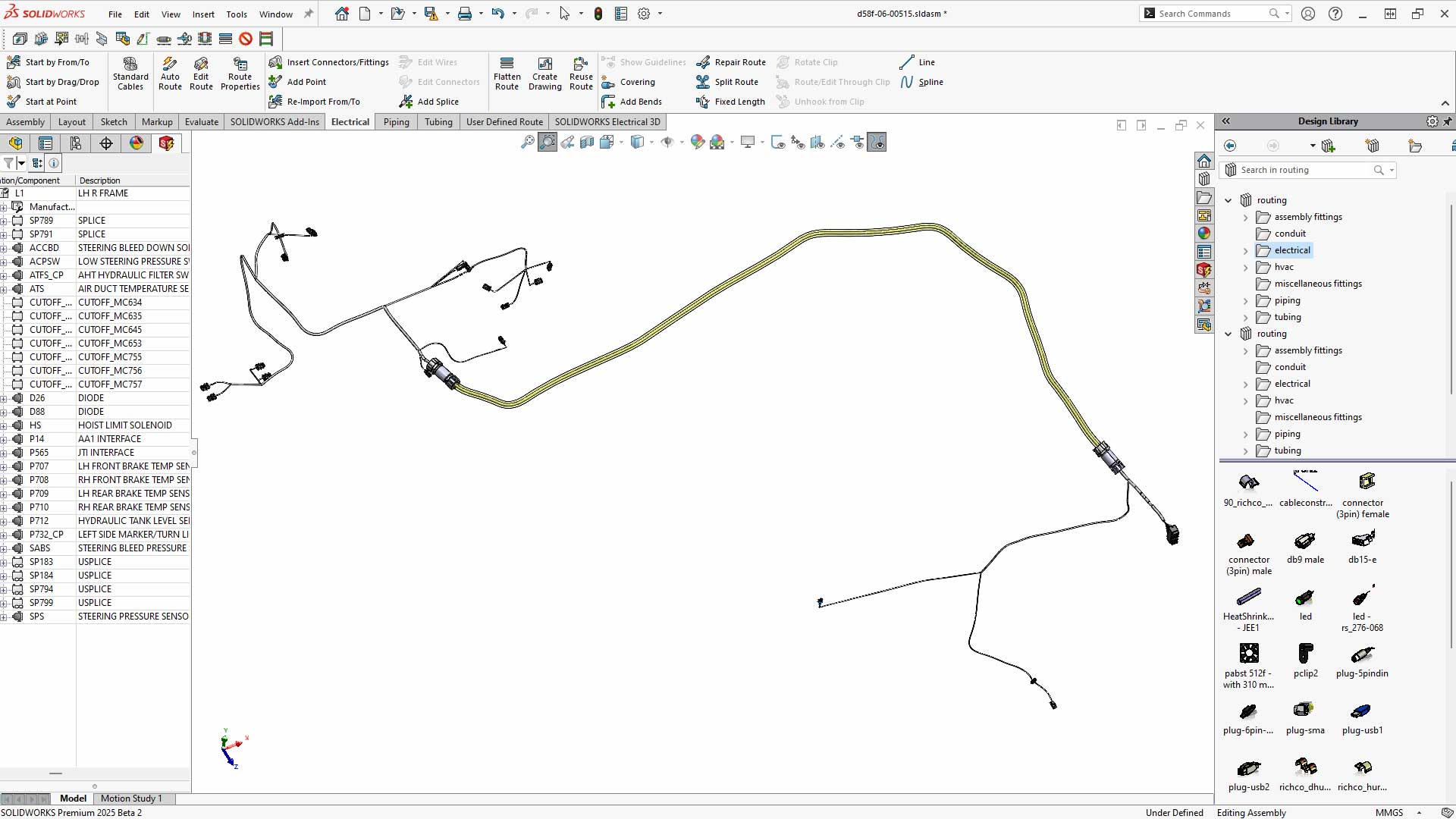

布線可視化：直接在機械裝配體中規劃線纜、線束路徑，提前發現空間沖突（如電纜與鈑金件干涉）。
2. 減少設計錯誤與返工成本
痛點：手動設計易出錯（如線纜長度錯誤、接線端子不匹配），導致生產延誤或產品召回。
解決方案：
自動生成線纜長度：根據3D路徑自動計算線纜/線束長度，避免人工測量誤差。
電氣規則檢查（ERC）：自動檢測短路、斷路、符號邏輯錯誤。
沖突檢測：在3D環境中檢查電纜與結構件、運動部件的干涉。
3. 提高復雜布線效率
痛點：傳統布線依賴經驗，耗時且難以優化（如多分支線束、彎曲半徑控制）。
解決方案：
自動布線（Auto-Routing）：基于路徑規則自動生成最優布線方案。
線束分支管理：支持多分支、連接器自動匹配。
制造級輸出：直接生成2D線束展開圖、BOM表（含線纜長度、端子信息）。
4. 統一數據管理，避免版本混亂
痛點：電氣與機械設計數據分散（如Excel、PDF、CAD文件），版本不一致導致生產錯誤。
解決方案：
中央數據庫：統一管理電氣元件庫、3D模型、接線邏輯，支持團隊協作。
與PLM/PDM集成：通過SOLIDWORKS PDM 管理設計變更與審批流程。
5. 滿足行業合規性與標準化
痛點：行業標準（如ISO、IEC）要求嚴格，手動設計難以保證合規。
解決方案：
內置標準符號庫：支持國際電氣符號標準（IEC、ANSI等）。
定制設計規則：根據企業或行業規范設置線纜顏色、線徑、安全間距等。
6. 加速從設計到制造的流程
痛點：設計數據無法直接用于生產（如線束圖紙需手動轉換）。
解決方案：
一鍵生成制造文件：自動導出線束圖紙、釘板圖、CNC加工數據。
與制造設備兼容：支持導出為XML、Excel等格式，對接線束切割機、打標機。
7. 支持維護與售后服務
痛點：產品維修時缺乏精準的電氣信息，排查故障困難。
解決方案：
生成交互式文檔：輸出帶3D模型的維護手冊，標注接線點、元件位置。
數字孿生：通過AR/VR工具查看設備內部布線，輔助現場維修。
客戶價值總結
縮短開發周期：減少30%-50%的設計迭代時間。
降低成本：避免因設計錯誤導致的物料浪費和返工。
提高質量：通過規則檢查與仿真降低故障率。
支持創新：實現復雜機電系統的高密度集成設計。
如果需要更具體的應用場景或操作示例，可以進一步探討！2025年4月25日，通格創智團隊將在杭州公司會議室舉辦舉辦“電氣工程全生命周期數字化管理”研討會，誠邀您撥冗出席，共探行業未來!
