電氣工作中經常出現各類比較復雜的問題，圖紙關聯的地方太多，低級錯誤總是規避不完?設計好的電氣圖到了現場卻總是裝不好?機械電氣多個團隊并行工作，溝通不暢一團亂麻?規避錯誤準確出圖、提前布局工藝配裝、有效加強團隊協作，了解達索系統SOLIDWORKS Electrical更多高效應用場景。

一：準確出圖挑戰

電氣出圖是一個嚴謹?shù)牧鞒?初審、復審、終審，我們已經規劃了所有能想到的審核環節，但最終各個環節出錯率仍然很高我們該如何解決呢?

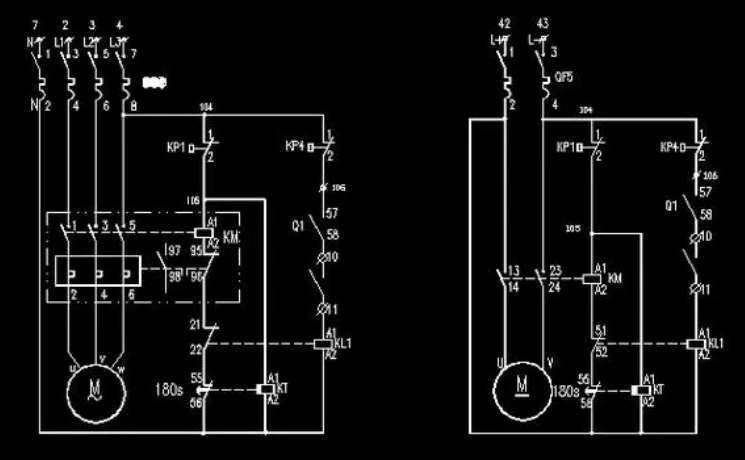

一個基礎的電氣圖紙通常有原理圖、Bom表、接線圖構成，三者之間相互關聯，若修改其中一個，者其他兩張圖標需要同步修改，但某些項目能夠達到幾百項零部件，這個時候需校核的數據直接翻了三倍;也就是說相當于多出了3倍的工作量，按照傳統的人為方式出錯是不可避免的。

SOLIDWORKS Electrical的自動出圖功能，修改原理圖，一鍵生成和更新BOM清單、接線圖等關鍵參數，節省了大量的人力從重復的審核把關中釋放出來完成更多的工作，并且還能夠大大減少出錯概率。智能互動，相互關聯節省成本。

二：工藝裝配挑戰

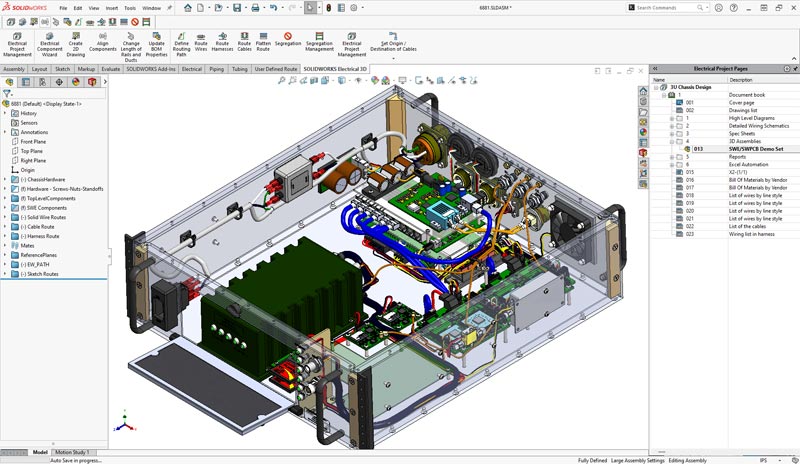

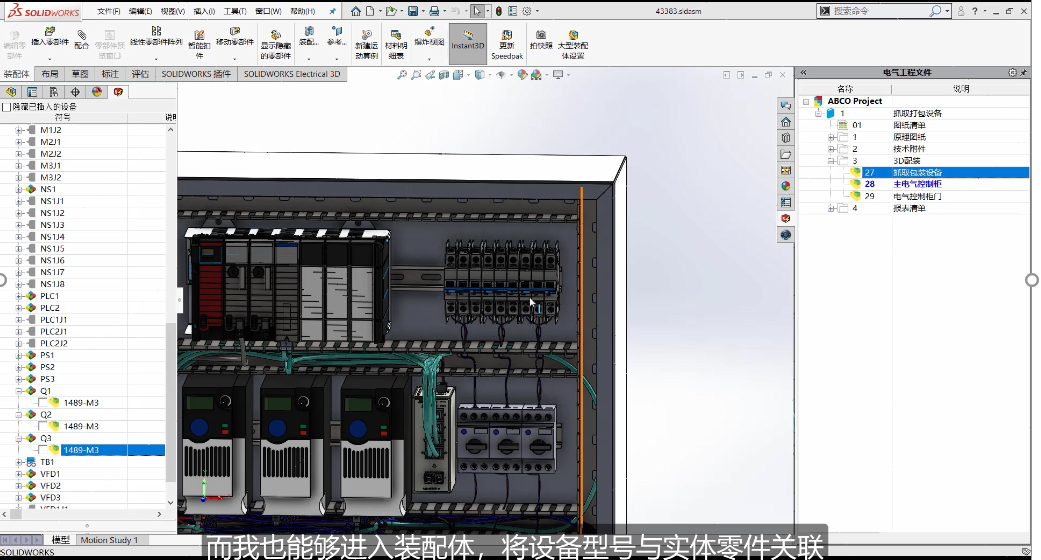

原理圖只是完成了第一步，發到生產現場根據PDF圖紙來進行工藝制造，電氣二維圖紙能夠指導生產，由于不夠直觀的原因大概率上指導不了裝配，為了實現圖紙上的設計信息生產部門需要在車間現場，為電氣柜進行開孔和布線規劃，通常情況下會導致規范統一性差，還可能出現空間不足導致柜門關不上的問題。使SOLIDWORKS Electrical的3D模塊，可以實現三維布線、自動開孔、空間干涉等功能，還能夠幫您計算電線的長度，讓裝配現場可能會遇到的尷尬情況，在設計階段就能夠被完美的解決

三：團隊協作挑戰

還有一個困擾，在各個部門之間比如機械和電氣部門，經常會出現設計數據不一致的現象，機械部門已經生成新的版本，電氣部門卻不能及時更新，還在使用以前的版本工藝加工的時候才發現錯誤，最終出現責任不清，無法追溯的情況。如何讓兩個獨立的業務模塊的人，高效協作能在同一個設計平臺下，基于同一套設計數據很重要。

SOLIDWORKS Electrical模塊和CAD模塊無縫融合，當您修改機械結構的時候電氣團隊馬上會收到修改提示，同樣當修改電氣接口的時候結構設計團隊也能看到明顯的標注，您不用再為版本的數據發愁而且協同設計能夠大大縮短設計周期。做到同步實時更新。

通格創智是達索SOLIDWORKS大中華區核心經銷商和增值服務商，如有采購SOLIDWORKS Electrical電氣設計軟件需求，可來電聯系我們：400-112-8028
