ECAD-MCAD模型未正確導入警告

技術文章 2025-05-20

在使用 Altium產品的過程中

我們收到許多用戶的提問

Q&A 系列將針對用戶關注度較高的問題

請 Altium 技術專家為大家答疑解惑

在傳輸?shù)組CAD時，會出現一條消息，提示3D模型存在問題，該模型將被簡單的幾何圖形所替代。


起始版本：20.1至當前版本

詳細解決方案：

問題：
當使用Altium Codesigner將封裝3D模型元件從AltiumDesigner ECAD域推送到MCAD時，這些元件將發生變形和轉換，以便傳輸。在某些情況下，3D模型的模型拓撲中的某些功能可能會破壞此轉換過程。

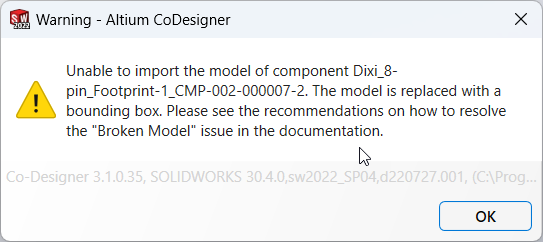

這可能導致模型在加載到MCAD時無法傳輸3D形狀，而只傳輸平面幾何圖形。加載到MCAD時將收到以下消息：“Warning: Component type <model_name> model was not properly imported. Model's shape was replaced with a fallback geometry”。

微信圖片_20250520130035

解決方案：

必須先修復模型，然后將其重新添加到封裝中，更新電路板，最后再次執行MCAD CoDesigner傳輸。
以下是關于如何在ECAD工具中修復3D模型的步驟。最簡單的方法是以Parasolid格式保存文件。
1. 在MCAD工具中打開觸發警告的模型
2. 將模型導出為Parasolid。
3. 將ECAD元件封裝中的三維主體替換為新的Parasolid模型。
4. 保存新版本的元件，并在PCB文檔上更新。
模型修復完成后，使用MCAD CoDesigner再次嘗試傳輸。

通格創智是達索SOLIDWORKS大中華區核心經銷商和增值服務商，同時也是電子設計自動化（EDA）軟件Altium、ARM在中國的核心合作伙伴。如需采購Altium，可來電聯系我們：400-112-8028
